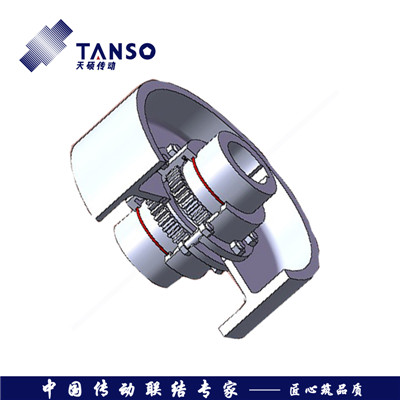

WGZ型鼓形齒聯軸器

  • WGZ型鼓形齒聯軸器簡介：
    WGZ型鼓形齒聯軸器
  • 咨詢熱線：0317-8288830
跟此產品相關的產品
TB錐套皮帶輪
TB錐套皮帶輪
同步帶輪
同步帶輪
檢測平臺
檢測平臺
Z16脹緊聯結套
Z16脹緊聯結套

產品詳情

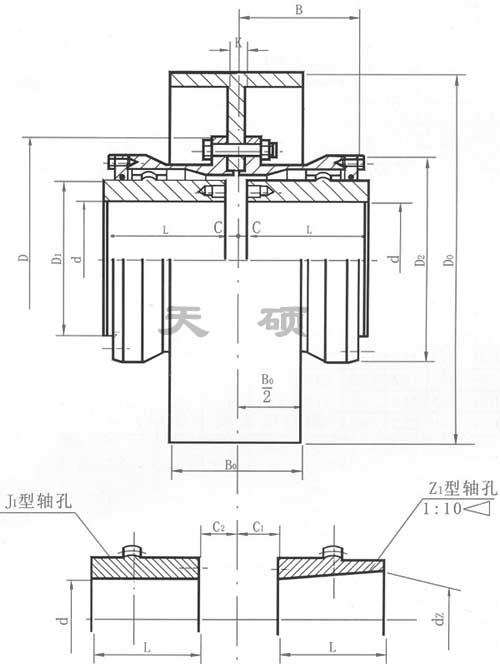

WGZ型帶制動輪鼓型齒式聯軸器基本參數和主要尺寸（JB/T 7003-93）



型號

公稱轉
矩Tn
/N·m

 許可轉速
[n] /r·min-1		 軸孔直徑
d1、d2、d Z		 軸孔長度 L Do D D2 D1 B   C C1 C2 質量
m
/kg		 轉動慣
量I
/kg·m2		 潤滑
脂用
量/kg
Y J1
WGZ1 700 4000 12、14 32 ---

160

200

250

 122 98 60 58   30 -- --- 5.62 0.0078 0.11
16、18、19 42 --- 20 -- ---
20、22、24 52 --- 10 -- ---
25、28 62 44 3 19 18
30、32、35、38 82 60 23 12
40、42 112 84 29 12
WGZ2 1250 4000 22、24 52 —

200

250

315

 150 118 77 68   20 — — 9.65 0.022 0.12
25、28 62 — 10 — —
30、32、35、38 82 60 3 23 16
40、42、45、48、50、55、56 112 84 29 16
WGZ3 2500 4000 22、24 52 —

200

250

315

 170 140 90 80   33 —   16.5 0.047 0.2
25、28 62 — 23 —
30、32、35、38 82 60 3 23 25
40、42、45、48、50、55、56 112 84 29 16
60、63 142 107 36
WGZ4 4500 3000 30、32、35、38 82 —

250

315

400

 200 160 112 90   13 — — 25.3 0.098 0.28
40、42、45、48、50、55、56 112 84 3 29 17
60、63、65、70、71、75 142 107 36
80 172 132 41
WGZ5 7100 3000 30、32、35、38 82 —

315

400

 225 180 128 100   23 — — 34.7 0.174 0.45
40、42、45、48、50、55、56 112 84 3 29 19
60、63、65、70、71、75 142 107
80、85、90 172 132 36
WGZ6 10000 3000 32、35、38 82 —

315

400

 245 200 145 112   35 — — 51.3 0.29 0.65
40、42、45、48、50、55、56、 112 — 5 38 20
60、63、65、70、71、75 142 107 43
80、85、90、95 172 132 48
100 212 167
WGZ7 14000 2500 32、35、38 82 —

400

500

 272 230 160 122   45 — — 68 0.53
40、42、45、48、50、55、56 112 — 15
60、63、65、70、71、75 142 107 5 38 20
80、85、90、95 172 132 43
100、110 202 167 48
WGZ8 20000 2500 55、56 112 —

400

450

 290 245 176 136   29 — — 79 0.71 0.95
60、63、65、70、71、75 142 107 5 38 34
80、85、90、95 172 132 43 20
100、110、120、125 212 167 48 20
WGZ9 25000 2000 65、70、71、75 142 107

400

500

630

 315 265 190 140   5 38 38 106.5 1.05 1.3
80、85、90、95 172 132 43 28
100、110、120、125 212 167 48
130、140 252 202 53
WGZ10 40000 2000 75 142 —

400

500

630

 355 300 225 165   28 — — 159 1.74 1.6
80、85、90、95 172 132 5 48 38
100、110、120、125 212 167 48
130、140、150 252 202 53
160 302 242 63
WGZ11 56000 1700 85、90、95 172 —

500

630

710

 412 345 256 180   15 — — 215 3.67 2
100、110、120、125 212 162 8 51 32
130、140、150 252 202 56
160、170、180 302 242
WGZ12 80000 1700 120、125 212 162

500

630

710

 440 375 288 207   8 51 45 303 6.4 3.4
130、140、150 252 202 56 32
160、170、180 302 242 66
190、200、220 352 282 76
WGZ13 112000 1700 140、150 252 202

630

710

 490 425 320 235   8 56 38 391 10.45 4.4
160、170、180 302 242 66 32
190、200、220 352 282 76
WGZ14 160000 1500 160、170、180 302 242

710

800

 545 462 362 265   10 68 32 523 17.48 6.6
190、200、220 352 282 78
240、250、260 410 330 — 10
注：1、質量與轉動慣量是按*大直徑的Y軸孔計算的近似值,未計算制動輪。
　　 2、錐型軸孔*大軸徑至220mm。
　　 3、不同制動輪直徑的C、C1、C2植為表中數值再加K/2,k值見表4.11

表4.11 制動輪的主要尺寸、質量和轉動慣量/mm

制動輪直徑D 0 T k 質量 m/kg 轉動慣量 I/kg.M 2 制動輪直徑D 0 T K 質量 m/kg 轉動慣量 I/kg.M 2
160 70 6 2.83 0.014 500 210 18 56.3 3.07
200 85 8 5.2 0.043 630 265 22 101.3 8.55
250 105 10 10.1 0.128 710 300 22 145.8 15.52
315 135 12 17.2 0.354 800 340 26 203 26.76
400 170 14 33.4 1.11
