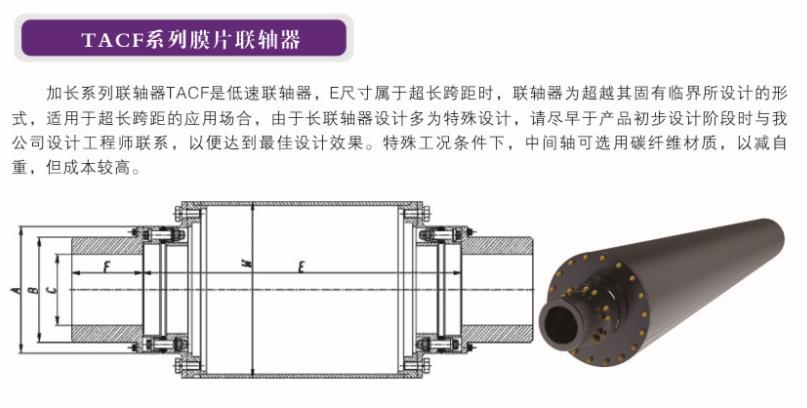

產品中心當前位置：首頁>>產品中心>>膜片聯軸器
|
聯軸器型號 |
功率/轉速 (Kw/rpm) |
公稱扭矩 (KNm) |
峰值扭矩 (KNm) |
A (mm) |
B (mm) |
C max (mm) |
F (mm) |
Wmin (mm) |
W可選 20#尺寸(無縫管) |
W可選 Q235-B尺寸(螺旋管) |
|
TACF8363 |
6.6 |
63 |
140 |
365 |
260 |
195 |
200 |
244 |
426x12 |
508x10，457x10 |
|
TACF8396 |
8.5 |
81.11 |
197 |
398 |
280 |
210 |
215 |
272 |
------ |
529x10，508x10，457x10 |
|
TACF8425 |
11 |
105 |
217 |
427 |
294 |
220 |
230 |
272 |
------ |
630x10，529x10，508x10，457x10 |
|
TACF8457 |
14 |
133.7 |
320 |
459 |
322 |
240 |
240 |
298 |
------ |
630x10，529x10，508x10，457x10 |
|
TACF8493 |
17 |
162.3 |
355 |
495 |
352 |
260 |
260 |
324 |
------ |
720x10，630x10，529x10，508x10，457x10 |
|
TACF0537 |
25 |
238.75 |
548 |
539 |
374 |
275 |
280 |
350 |
------ |
720x10，630x10，529x10，508x10，457x10 |
|
TACF0580 |
35 |
334.25 |
770 |
582 |
415 |
300 |
305 |
350 |
------ |
720x10，630x10，529x10，508x10，457x10 |
注：
1、軸孔C、輪轂B、軸長F、軸端面間距E、及法蘭盤連接尺寸，可根據機組匹需設計。
2、有任何疑問或其它特殊要求，請向天碩設計工程師咨詢。
