FCL型彈性套柱銷聯軸器

  • FCL型彈性套柱銷聯軸器簡介：
    FCL型彈性套柱銷聯軸器安裝方便，更換容易，尺寸小，重量輕，因而得到廣泛使用.
  • 咨詢熱線：0317-8288830
跟此產品相關的產品
TB錐套皮帶輪
TB錐套皮帶輪
同步帶輪
同步帶輪
檢測平臺
檢測平臺
Z16脹緊聯結套
Z16脹緊聯結套

產品詳情

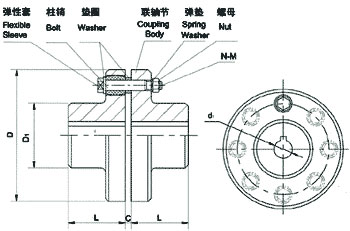

FCL型彈性套柱銷聯軸器
FCL型彈性套柱銷聯軸器

概 述
　　FCL型彈性套柱銷聯軸器的特點是結構簡單，安裝方便，更換容易，尺寸小，重量輕，因而得到廣泛使用，如若安裝調整后能保持兩軸相對位移量在規定的范圍內，則聯軸器會有滿意的使用性能和較長的工作壽命。因此能廣泛用于載荷不大，由電動機驅動的各種中、小功率傳動軸系中，如減速機、起重機、壓縮機、輸送機、紡織機、卷揚機、球磨機等。
　　彈性套柱銷聯軸器的許用相對位移： 徑向位移：0.2~0.6mm 角位移：0°30′~1°30′

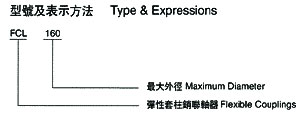

型號
Type		 許用轉矩
Max torque
N.m		 許用轉速
Max speed
r/min		 D D 1 d 1 L C n-M 重量
kg
FCL90 4 4000 90 35.5 11 28 3 4-M8×50 1.7
FCL100 10 4000 100 40 11 35.5 3 4-M10×56 2.3
FCL112 16 4000 112 45 13 40 3 4-M10×56 2.8
FCL125 25 4000 125 50 13 45 3 4-M12×64 4.0
FCL140 50 4000 140 63 13 50 3 6-M12×64 5.4
FCL160 110 4000 160 80 15 56 3 8-M12×64 8.0
FCL180 157 3500 180 90 15 63 3 8-M12×64 10.5
FCL200 245 3200 200 100 21 71 4 8-M20×85 16.2
FCL224 392 2850 224 112 21 80 4 8-M20×85 21.3
FCL220 618 2550 250 125 25 90 4 8-M24×110 31.6
FCL280 980 2300 280 140 34 100 4 8-M24×116 44.0
FCL315 1568 2050 315 160 41 112 4 10-M24×116 57.7
FCL355 2450 1800 355 180 60 125 5 8-M30×50 89.5
FCL400 3920 1600 400 200 60 125 5 10-M30×150 113
FCL450 6174 1400 450 224 65 140 5 12-M30×150 145
FCL560 9800 1150 560 250 85 160 5 14-M30×150 229
FCL630 15680 1000 630 280 95 180 5 18-M30×150 296
