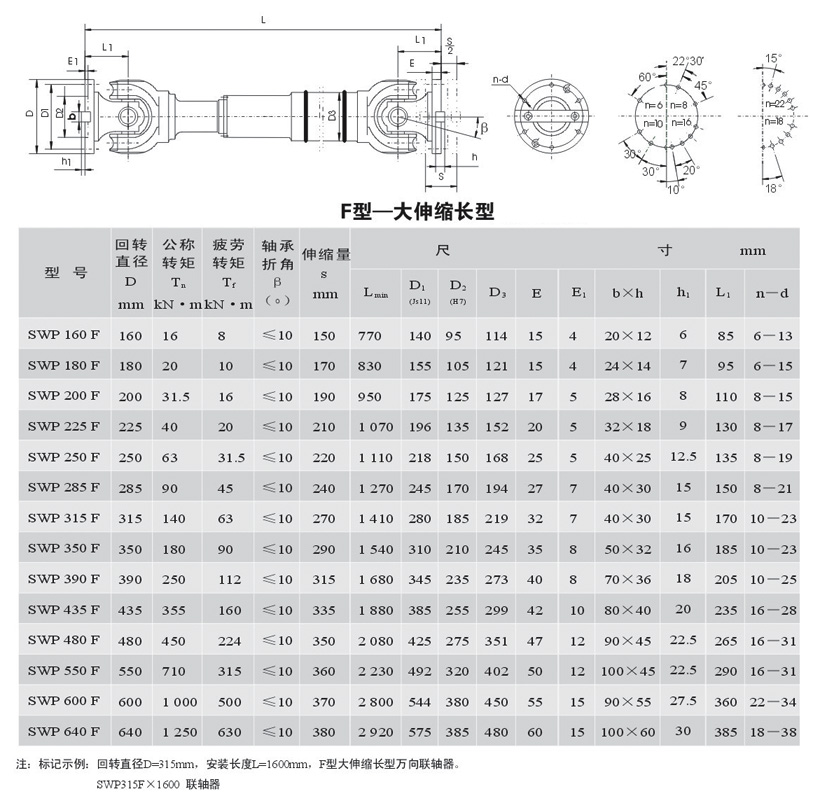

SWP-F型－無伸縮短型”萬向聯軸器”

相關鏈接 　　　　　　　　　　　　　　SWC型整體叉頭十字軸式”萬向聯聯軸器”

”SWC-BH型標準伸縮焊接式萬向聯軸器”

”SWC-DH型短伸縮焊接式萬向聯軸器”

”SWC-WF型無伸縮法蘭式萬向聯軸器”

”SWC-WD型無伸縮短式萬向聯軸器”

”SWC-CH型單伸縮焊接式聯軸器”

”SWC-WH無伸縮焊接式聯軸器”

”SWC-BF型標準伸縮法蘭式聯軸器”

”萬向節簡介”

SWP型剖分軸承座十字軸式”萬向聯聯軸器”

”SWP-A型有伸縮單型萬向聯軸器”

”SWP-B型有伸縮短型萬向聯軸器”

”SWP-C型無伸縮短型萬向聯軸器”

”SWP-D型無伸縮長型萬向聯軸器”

”SWP-E型有伸縮法蘭長型萬向聯軸器”

”SWP-F型大伸縮單型萬向聯軸器”

”SWP-G型有伸縮超短型萬向聯軸器”

”聯軸器資料”

”萬向聯軸器”的選擇
聯軸器的選擇主要考慮所需傳遞軸轉速的高低、載荷的大小、被聯接兩部件的安裝精度等、回轉的平穩性、價格等，參考各類聯軸器的特性，選擇一種合用的聯軸器類型。 　　具體選擇時可考慮以下幾點： 　　1．由于制造、安裝、受載變形和溫度變化等原因，當安裝調整后，難以保持兩軸嚴格準確對中。存在一定程度的x、Y方向位移和偏斜角CI。當徑向位移較大時，可選滑塊聯軸器，角位移較大或相交兩軸的聯接可選用萬向聯軸器等。當工作過程中兩軸產生較大的附加相對位移時，應選用撓性聯軸器。 　　2．聯軸器的工作轉速高低和引起的離心力大小。對于高速傳動軸，應選用平衡精度高的聯軸器，例如膜片聯軸器等，而不宜選用存在偏心的滑塊聯軸器等。 　　3．所需傳遞的轉矩大小和性質以及對緩沖振動功能的要求。例如，對大功率的重載傳動，可選用齒式聯軸器。對嚴重沖擊載荷或要求消除軸系扭轉振動的傳動，可選用輪胎式聯軸器等。 　　絕大多數聯軸器均已標準化或規格化。設計者的任務是選用，而不是設計。選用聯軸器的基本步驟如下： 　　選擇聯軸器的類型 　　根據傳遞載荷的大小，軸轉速的高低，被聯接兩部件的安裝精度等，參考各類聯軸器特性，選擇一種合用的聯軸器類型。 　　具體選擇時可考慮以下幾點： 　　1)所需傳遞的轉矩大小和性質以及對緩沖減振功能的要求。例如，對大功率的重載傳動，可選用齒式聯軸器；對嚴重沖擊載荷或要求消除軸系扭轉振動的傳動，可選用輪胎式聯軸器等具有高彈性的聯軸器。 　　2)聯軸器的工作轉速高低和引起的離心力大小。對于高速傳動軸，應選用平衡精度高的聯軸器，例如膜片聯軸器等，而不宜選用存在偏心的滑塊聯軸器等。 　　3)兩軸相對位移的大小和方向。當安裝調整后，難以保持兩軸嚴格準確對中，或工作過程中兩軸將產生較大的附加相對位移時，應選用撓性聯軸器。例如當徑向位移較大時，可選滑塊聯軸器，角位移較大或相交兩軸的聯接可選用萬向聯軸器等。 　　4)聯軸器的可靠性和工作環境。通常由金屬元件制成的不需潤滑的聯軸器比較可靠；需要潤滑的聯軸器，其性能易受潤滑完善程度的影響，且可能污染環境。含有橡膠等非金屬元件的聯軸器對溫度、腐蝕性介質及強光等比較敏感，而且容易老化。 　　5）聯軸器的制造、安裝、維護和成本。在滿足便用性能的前提下，應選用裝拆方便、維護簡單、成本低的聯軸器。例如剛性聯軸器不但結構簡單，而且裝拆方便，可用于低速、剛性大的傳動軸。一般的非金屬彈性元件聯軸器(例如彈性套柱銷聯軸器、彈性柱銷聯軸器、梅花形彈性聯軸器等)，由于具有良好的綜合能力，廣泛適用于一般的中、小功率傳動。
”萬向聯軸器”的選用計算
萬向聯軸器的計算轉矩： 　　Tc=TKnKhK Ka≤Tn(N·m) 　　交變載荷時： Tc≤Tf (N·m) 　　式中 Tn——萬向聯軸器的公稱轉矩，N·m，（它是在給定條件下的理論計算數值，即聯軸器轉速，n≈10r/min。軸承壽命 Ln=5000h、軸線折角 =3°、載荷平穩時的數值）； 　　Tf——萬向聯軸器的疲勞轉矩，N·m 　　T——萬向聯軸器的理論轉矩，N·m ;其中T=9550Pw/ N (N·m) 　　Pw——驅動功率，kw 　　N——萬向聯軸器轉速，r/min 　　Kn——萬向聯軸器的轉速修正系數， 萬向聯軸器
Kh——萬向聯軸器的軸承壽命修正系數 　　K ——萬向聯軸器的兩軸線折角修正系數 　　Ka——載荷修正系數。載荷均勻，工作平穩時，Ka=1.0；載荷不均勻，中等沖擊時，Ka=1.1～1.3；較大沖擊載荷和頻繁正反轉時，Ka=1.3～1.5，特大沖擊載荷和頻繁正反轉時Ka>1.5。 　　對于轉速高、折角大或其長度超出規定的萬向聯軸器，除按上述計算處，還須驗算其轉動靈活性，轉動靈活性用n 表示，一般情況下：n >18000。 　　式中 ——萬向聯軸器的軸線折角，(°)；n——萬向聯軸器的轉速，r/min.
萬向聯軸器的偏差知識
萬向聯軸器由于其偏差角度大,傳遞扭矩高等特點,被廣泛應用于各類通用機械場合. 萬向聯軸器常見類型有:通用型,高轉速型,微型,可伸縮,大扭矩萬向聯軸器等諸多類型.WS.WSD小型十字軸萬向聯軸器 適用于聯接兩軸軸線夾角β≤45°的傳動軸系;傳遞公稱轉矩11.2~1120N·m 的單十字軸萬向聯軸器和雙十字軸萬向聯軸器. 　　萬向聯軸器適用于聯結空間同一平面上兩軸軸線夾角β≤45o的傳動場合,傳遞公稱轉矩11.2-1120N.m.WSD型為單十字萬向聯軸器,WS型為雙十字萬向聯軸器每節*大軸間夾角45o.成品孔H7,可根據要求,開鍵槽,六方孔和四方孔.允許兩軸間夾角在限定的范圍內隨工作需要而改變.
