Z12脹緊聯結套

Z12脹緊聯結套

Z12脹緊聯結套簡介：
Z12脹緊聯結套特性:Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.

咨詢熱線：0317-8288830

跟此產品相關的產品

: TB錐套皮帶輪

: 同步帶輪

: 檢測平臺

: Z16脹緊聯結套

產品詳情

Z12脹緊聯結套特性:Z12型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.

標記示例：內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

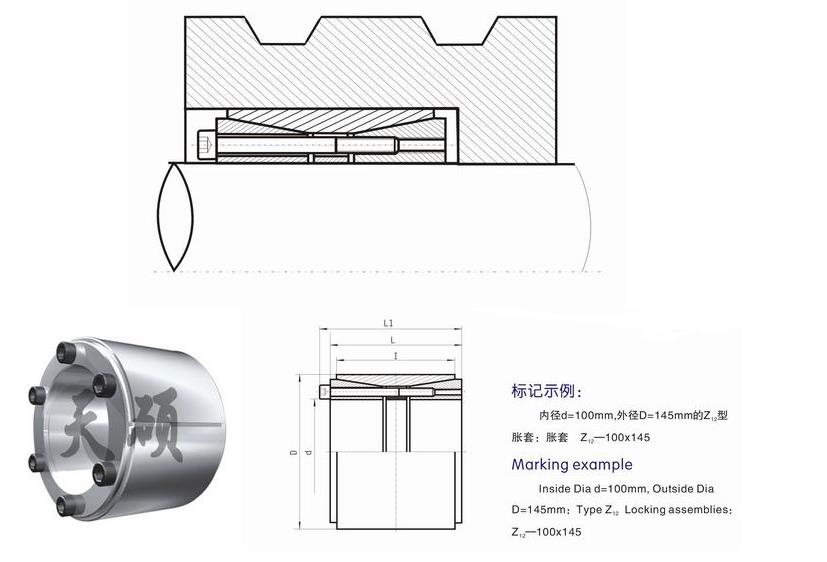

安裝參考范例

Z12a型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)

基本尺寸					內六角螺釘		額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力 Pf′ N/mm 2	螺釘?shù)臄Q 緊力矩 MA N·m	重量 kg
d	D	l	L	L1	d1	n	軸向力 F1 KN	轉 矩 M1 KN·m
mm						n	軸向力 F1 KN	轉 矩 M1 KN·m
25	55	32	40	46	M6	6	67	0.84	297	101	17	0.47
28								0.94	265	101		0.44
30								1.0	248	101		0.42
35	60	44	54	60		7	74	1.3	165	87		1.0
40	75	44	54	62	M8		145	2.9	282	116	41	1.1
45	75	44	54	62			145	3.26	251	116		1.2
50	80	56	64	72		8	165	4.15	200	98		1.4
55	85					9	186	5.15	205	104		1.6
60	90					10	207	6.2	202	106		1.7
65	95					10	207	6.75	187	100		1.9
70	110	70	78	88	M1O	10	329	11.5	223	114	83	3.1
80	120					11	362	14.5	215	115		3.5
90	130					12	390	17.8	208	115		3.8
100	145	90	100	112	M12	14	527	26.3	200	107	145	6.1
110	155					17	575	31.8	198	110		6.6
120	165					18	670	40.4	212	120		7.2
130	180	104	116	130	M14	16	759	49	180	112	230	11.1
140	190					18	842.8	59	186	124		11.8
150	200					19	896.6	67	185	127		12.6
160	210					20	950	76	183	128		13.4
170	225	134	146	162	M16	19	1223.5	104	172	113	355	19.6
180	235					20	1288.8	116	172	115		20.6
190	250					21	1363	129.5	172	116		23.8
200	260					22	1437.5	143.7	172	112		24.9
220	285					24	1581.8	174	172	115		29.6
240	305					26	1725	207	172	119		31.9
260	325					28	1846	240	170	117		34.3
280	355	165	177	197	M20	24	2428.5	340	168	117	690	52
300	375					25	2540	381	161	123		55.3
320	405					28	2881	461	175	119		67.3
340	425					29	2994	509	171	119		71
360	455	190	202	224	M22	28	3588.8	646	169	115	930	96.5
380	475					30	3821	726	170	115		101.2
400	495					31	3960	792	168	120		106
420	515					32	4100	861	165	1l6		110.7
440	535					24	4260	937	165	112		110
460	555					24	4260	980	158	107		113
480	575					28	5000	1200	176	121		118
500	595					28	5000	1240	169	1l7		122
520	615					30	5330	1390	174	121		126
540	635					30	5330	1440	168	117		131
560	655					32	5680	1590	172	121		135
580	675					33	5860	1705	172	121		140
600	695					33	5860	1760	166	118		144
